固態設備斷路器的這些優勢，你都知道嗎？
2023年12月08日

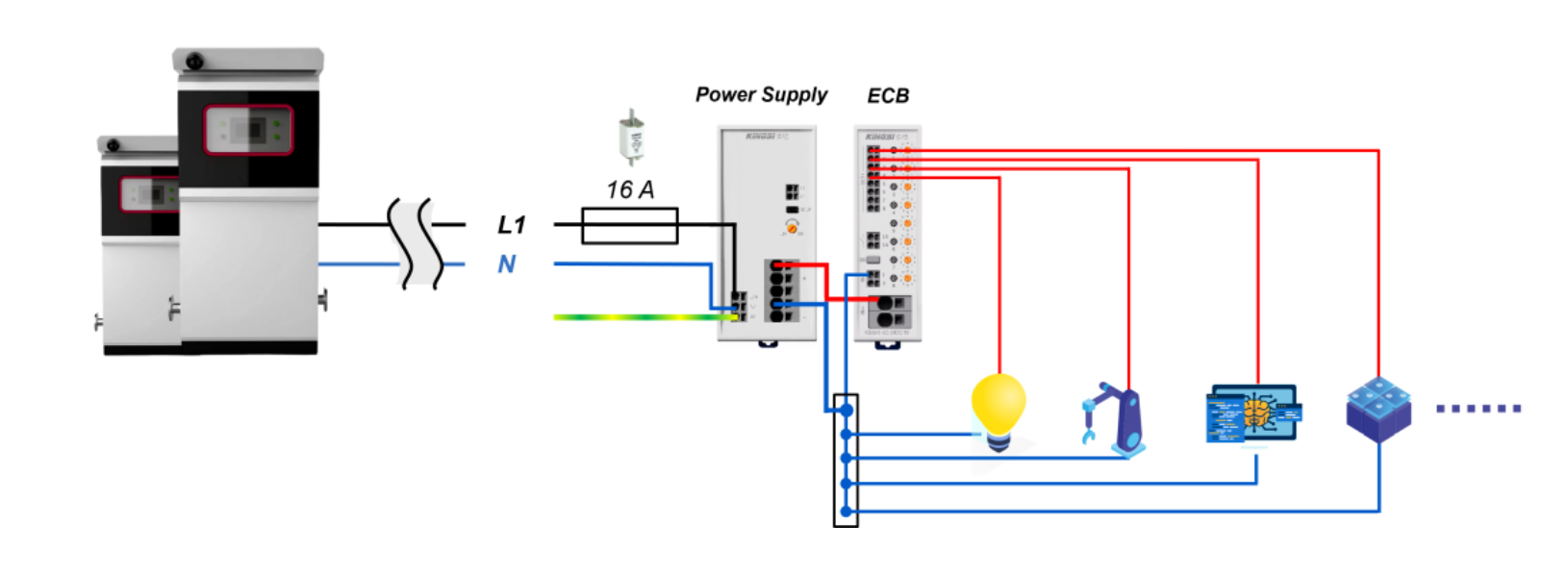

在工業控制應用中，通常由直流開關電源提供，而固態設備斷路器是直流領域中，系統元件選擇性保護的理想方案。它具備選擇性脫扣功能，能夠為各種負載提供最佳過載或短路保護功能、非故障回路不受影響正常運行，從而保證生產過程的不宕機運行。
二次側熔斷保護的重要性
在二次側，開關穩壓電源為控制回路負載(例如：控制器、操作面板、顯示器和輔助繼電器)提供DC電壓。需為控制電路提供接線保護，而且如果負載自身不帶有保護裝置，則還需為負載設備提供保護。與此同時，機械指令EN 60204也要求檢測控制電路中的危險接地故障，并在五秒內切斷。
輸出端過載時，開關穩壓電源一次側的過電流保護裝置可迅速做出反應。然而，如果電源不能提供短時過電流，那么通過熔斷保險絲或常規斷路器對二次回路各電路的選擇性保護則通常無法實現。
熔斷保護的幾種類型
溫度式
如NH型和DP型保險絲、快速脫扣需要高過電流
示例：10倍過電流(參考保險絲額定電流)：30 ms內(最佳情況)或200 ms內(最壞情況)脫扣
僅2倍過電流：2 s內(最佳情況)或> 100 s(最壞情況)脫扣

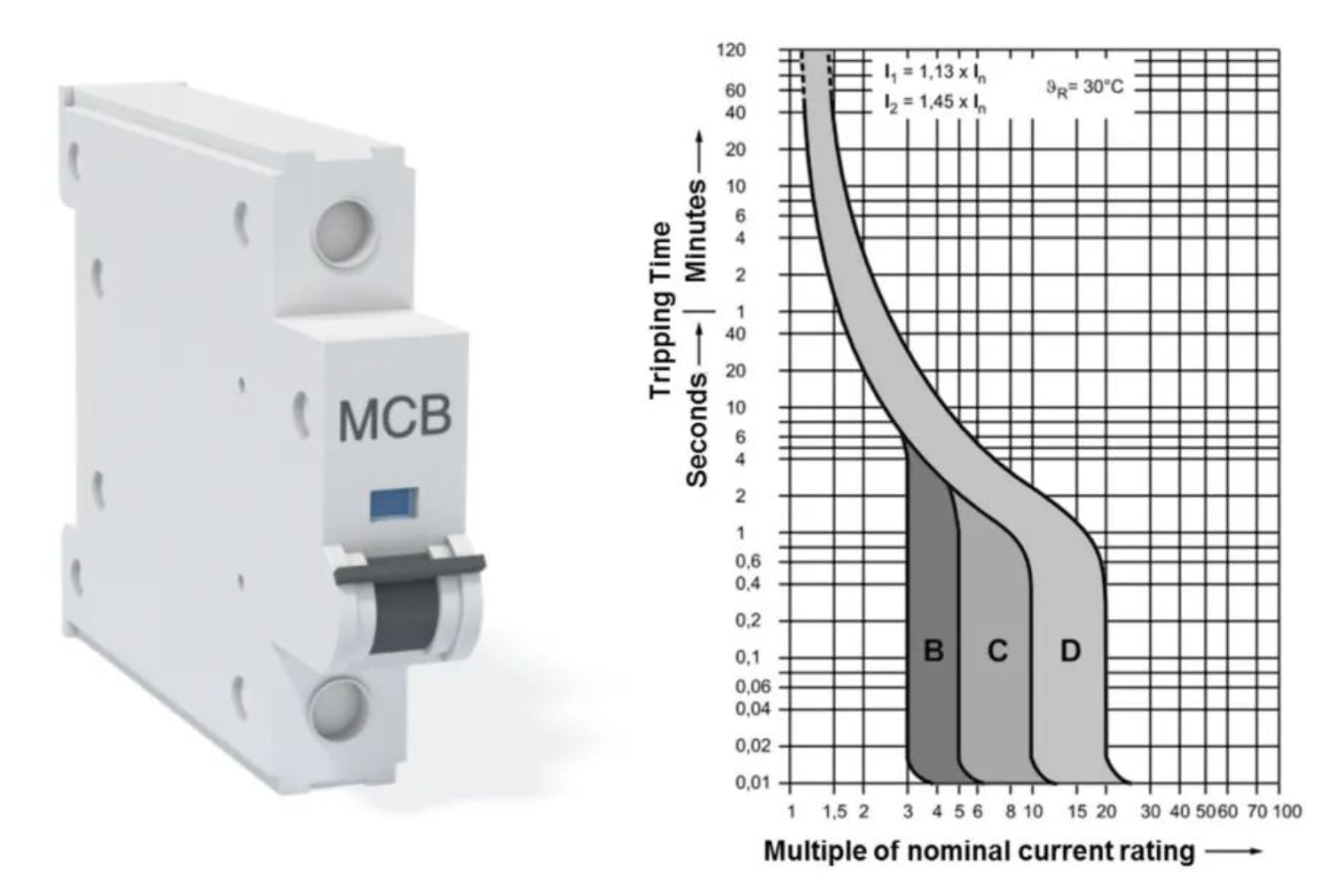

熱磁式
常見于斷路器或電機保護開關、快速脫扣需要高過電流
示例：在B型特性曲線、交流運行時為3 ... 5倍過電流，再乘以安全系數1.2或1.5，因此，最壞情況下，脫扣電流為7.5倍額定電流
電子式固態
確保精準設置
即使在低過流情況下也可快速脫扣

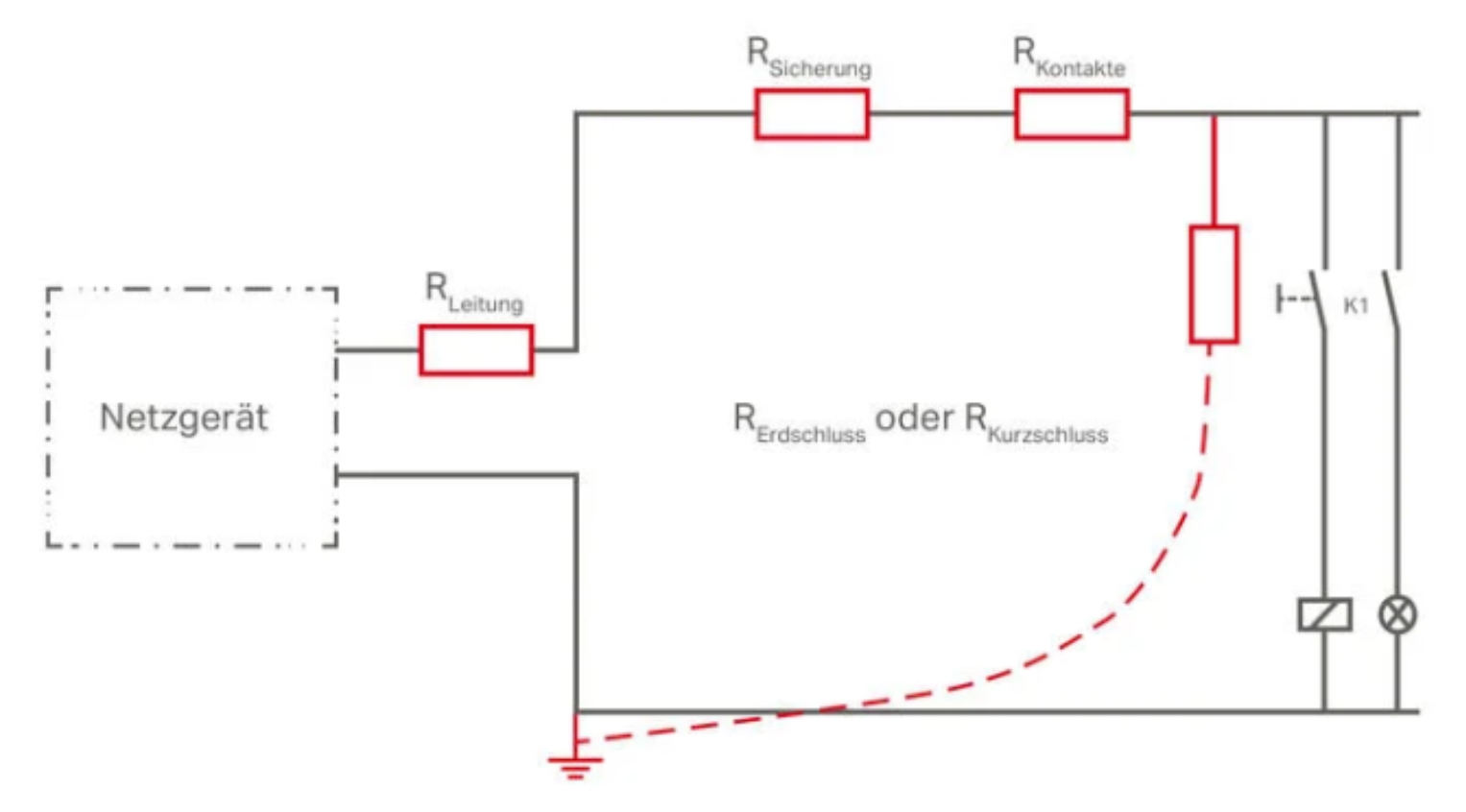

即使在電纜較長和導線截面積較小時也能提供保護
即使在過載電流較低、電纜長度較長時，ECB也確保提供可靠保護
固態設備斷路器如何發揮作用
固態設備斷路器可檢查輸出電流是否超出額定電流。一旦出現輸出電流高于額定電流的現象，半導體開關便會電子切斷輸出。脫扣時間取決于過電流大小。而輸出電流的測量，脫扣時間的處理、計算以及半導體開關的觸發均通過微處理器實現。同時，該處理器還可對一個或多個輸出通道進行監測。相應脫扣時間可參考右圖。
固態設備斷路器的優勢
固態設備斷路器實際上具有更加靈活而豐富的脫扣曲線，用以配合客戶不同的負載特性。同時，在電能質量和能耗的優化正變得越來越重要的今天，低壓系統對普通斷路器提出了更高的要求，固態設備斷路器除了可以提供最基本的保護功能之外，還附加了分析、測量和通訊等一系列便捷的功能，由此可見，作為更具智能性的斷路器，固態設備斷路器能更大限度地協助各位優化和保護您的系統：
•保護系統不受過載、短路影響。
•提高電能可靠性，優化電路分配
•豐富的脫扣曲線，契合不同敏感程度的設備
•不受負載前端線路長度的影響，精準脫扣
京硅KSiSA1多通道固態設備斷路器
「精準的負載保護功能」
可以提供可靠的過載保護和短路保護，一旦達到或是超過相應的過載電流，會在設定的時間內自動脫扣。脫扣電流和延時時間可以靈活調整，更適配不同的應用場景。
「支持多種負載類型的接入」
能夠啟動80mF的負載，而無需設置更高的額定電流值，消除設備未啟動導致影響生產風險。
「多通道可調節」
額定電流為1至10A可調節的四通道和八通道產品，滿足各種應用所需的靈活性；
「更小的體積」
緊湊的外形設計，厚度僅為41mm，通道密度較高，可節省85%以上的柜體空間；
「易安裝、可視化」
采用直插的接線方式，無需工具即可安裝接線，節省人工成本；每路自帶LED指示燈實時顯示回路工作狀態；
「豐富的報警與控制」
提前預警，輸入側過壓欠壓預警、輸出側過流預警，遠程群組報警、遠程復位和控制；
「主動電流限制」
優化前級電源容量，可使用小型開關電源并防止意外壓降；
